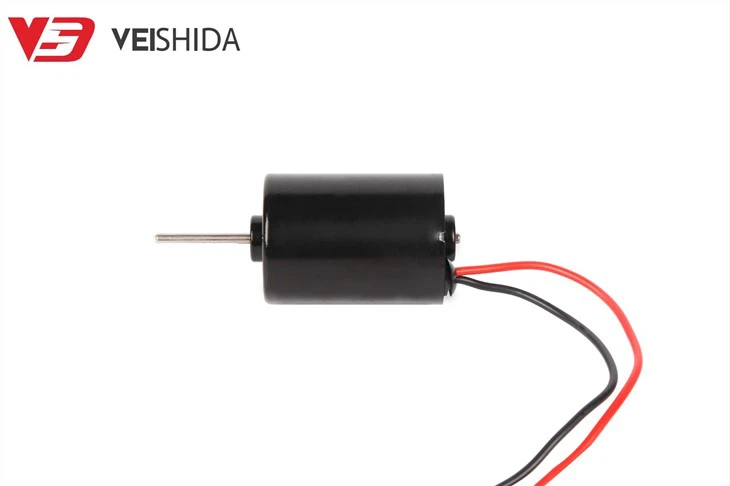

Безщітковий двигун постійного струму 3650 з високим крутним моментом 12 В 24 В

3650 Безщітковий двигун постійного струму з високим крутним моментом 12 В 24 В має вбудований драйвер, який може плавно працювати під напругою: 12 В, 24 В, 36 В, швидкість: 5000 об/хв-20000об/хв; крутний момент: 0,01 г.см-300г.см; потужність: 5 Вт-100 Вт; діаметр валу: 3,175 мм; напрямок обертання: CW/CCW; діаметр двигуна 36 мм; довжина двигуна 5,50 мм; підшипники шарикопідшипники. Він має характеристики високого крутного моменту, низького рівня шуму, тривалого терміну служби тощо; в основному використовується в мікроповітряних насосах, водяних насосах, роботах, електроінструментах, обладнанні для автоматизації, медичному обладнанні, текстильному обладнанні; індивідуальні послуги: параметри роботи двигуна, тип вала, дроти та з’єднувачі, пристрій кодування тощо.

Основні моменти компанії

Огляд

Опис продукту

Незалежна команда досліджень і розробок пропонує послуги OEM і ODM для задоволення ваших особливих потреб.

Параметр продукту

Контур двигуна

Індивідуальні елементи:

Вихідний вал, швидкість, напруга, дроти, провідні клеми, монтажні отвори

Якщо вам потрібні інші індивідуальні товари, зв’яжіться з нами, ми гарантуємо, що відповімо на ваш запит протягом 24 годин.

Крива моторних характеристик

Наведені вище відомості лише для довідки; типи та характеристики окремих моделей мікробезщіткових двигунів постійного струму можуть бути змінені.

Деталі продукту

Наш сервіс

1. Безщітковий двигун постійного струму з високим крутним моментом 3650 із високим крутним моментом 12 В 24 В має багато застосувань для включення в засоби особистої гігієни, промислове обладнання, побутову техніку, повітряні насоси, деталі транспортних засобів, розумну побутову техніку, водяні насоси та інші галузі;

2. Використовуються шарикопідшипники, які швидше встановлюються, менш схильні до ковзання та зручніші. Його невеликий розмір, високий крутний момент, мала вага та простота використання роблять його кращим для використання з предметами застосування;

3. Щоб забезпечити точність встановлення, використовуйте високоякісну сировину, вбудований датчик Холла, просте керування, ефективне розсіювання тепла та революційну конструкцію кришки та рами.

4. Використовуйте конструкцію з повним кульковим підшипником для низького рівня шуму, тривалого терміну служби, швидкого розсіювання тепла, чудової точності та міцності композиту.

5. Команда експертів з досліджень і розробок може створювати унікальні проекти, адаптовані до вимог замовника, а також запропонувати послуги OEM/OEM, а автоматизована виробнича лінія може обробляти ваші великі обсяги замовлень.

Сила компанії

Компанія Vshida Micro Motor використовує передові методи управління виробництвом, а також професійні інструменти дослідження, розробки та виробництва. пройшла сертифікацію систем управління якістю ISO 9001:2015 та IATF16949:2016. Для виконання як великих замовлень, так і конкретних запитів клієнтів поточні виробничі потужності компанії мають площу понад 10000 квадратних метрів, понад 500 працівників на виробництві, понад 300 комплектів автоматизованого обладнання, понад 40 складальних ліній, 30 співробітників науково-дослідних розробок і щоденна продуктивність близько 200000 двигунів.

Усі двигуни на нашому заводі пройшли серію суворих випробувань, випробування в лабораторії надійності, випробування шуму, випробування на водонепроникність, випробування на термін служби, випробування на аварії, випробування на зберігання, випробування соляним бризками тощо.

Сертифікат на продукцію

Деякі з наших партнерів

Ми раді працювати з вами в Китаї як з довгостроковим партнером. Обслуговуючи більшість європейських та американських ринків, ми протягом тривалого часу займаємось автомобільною промисловістю.

застосування

Мікродвигуни можна модифікувати для різних сценаріїв використання та мати дуже широкий спектр застосувань. Якщо у вас є якісь унікальні вимоги, зв’яжіться з нами.

Транспортна упаковка

Внутрішня упаковка пінопласту: 350*265*280 мм

Картонна зовнішня упаковка: 365*275*320 мм

Вага 16,7 кг/350 шт

Протиударна пінопластова упаковка, правильний розмір коробки. Якщо вам потрібні конкретні послуги пакування, зв’яжіться з нами заздалегідь.

Оплата та доставка

3650 Електропроводка контролю швидкості безщіткового двигуна з високим крутним моментом 12 В 24 В постійного струму

(Примітка: джерело живлення регулювання швидкості та джерело живлення двигуна незалежні)

1-Подайте ШІМ-сигнал з амплітудою 5 В і частотою 10 К на інтерфейс керування швидкістю ШІМ

2- Коли робочий цикл становить менше 10 відсотків (2 відсотки), двигун знаходиться в стані спокою

3- Регулювання робочого циклу від 10 відсотків до 100 відсотків, що відповідає швидкості двигуна від "найнижчої до найвищої

4-Режим підключення. Синя лінія під’єднана до середнього контакту з трьох контактів регулятора ШІМ;

5- Спільний заземлюючий чорний провід двигуна з джерелом живлення двигуна, цей провід має бути спільним з негативним полюсом двигуна

6- Інший контакт ШІМ-регулятора підключений до окремого джерела живлення 0-5В плюс полюс

Вбудована подвійна шарикопідшипникова конструкція сенсорного приводу Холла

Функція вільного перемикання вперед і назад

Функція гальмування по дроту

Функція регулювання швидкості ШІМ ширини імпульсу

Функція вимірювання швидкості сигналу FG

Функція захисту від перевантаження по струму 1,5 А

Функція захисту від перегріву 80 градусів

Будь ласка, зв’яжіться з нами, щоб ми могли запропонувати сумісні редуктори, приводи та кодери. Протягом 24 годин ми відреагуємо на ваше повідомлення.
