2808 Безщітковий двигун для дрона

Сімейство безщіткових двигунів для дронів VSD забезпечує чудове рішення для потужності для широкого спектру безпілотних літальних апаратів (таких як квадрокоптери, гоночні дрони та дрони для зйомки з камерами), особливо для великих і важких БПЛА, які потребують високої тяги та високої продуктивності. Ці двигуни високо цінуються професійними користувачами за їх високу ефективність, низький рівень шуму та довговічність, що забезпечує стабільний політ літака в умовах високого навантаження та високі вимоги до продуктивності.





Розроблений для FPV і важких безпілотних літальних апаратів, безщітковий двигун дрона VBL-2808 доступний у трьох варіантах значення KV: 1300KV, 1500KV і 1950KV для різних стилів польоту та сценаріїв:



1300KV: призначений для низької швидкості, плавного польоту, здатний забезпечити плавне керування, підходить для квадрокоптерів із камерами або великих БПЛА. Ця модель має максимальну потужність 1511,9 Вт, підтримує напругу 25,2 В, струм холостого ходу 1,19 А і важить лише 61,1 грам, що робить її ідеальною для місій, які вимагають тривалого польоту на витривалість.



1500KV: забезпечує баланс між плавністю та ефективною тягою, підходить для користувачів із збалансованими потребами. Його максимальна потужність становить 1781,7 Вт, робоча напруга — 25,2 В, вага — 60,5 г, струм холостого ходу — 1,49 А, щоб забезпечити стабільність літака під інтенсивним контролем, що підходить для потреб у більш високопродуктивних гоночних дронах.



1950KV: підходить для інтенсивних польотів і високошвидкісних сценаріїв, він забезпечує суперпотужність для гоночних БПЛА, допомагаючи БПЛА працювати добре у швидкості та гнучкості. Максимальна потужність цієї моделі становить 1849,3 Вт, діапазон робочої напруги — від 16,8 В до 25,2 В, струм холостого ходу — 2,45 А, вага — 61,1 грама, що дуже підходить для сценарію польоту, який вимагає сильної тяги. за короткий час.



Гладкість і довговічність гарантовані

Безщітковий двигун дрона VSD відомий своєю плавною тягою та низьким рівнем шуму, особливо в дронах з камерами. Як для аерофотозйомки, так і для виконання місії двигун VBL-2808 забезпечує стабільну вихідну потужність для БПЛА, допомагаючи апарату підтримувати плавний стан без тремтіння на великій висоті та забезпечуючи високу якість зображення.



Надійна здатність витримувати великі вантажі

Для великих дронів і важких місій дронів безщітковий двигун дрона VSD забезпечує чудову вантажопідйомність. Двигун VBL-2808 здатний витримувати вищі вимоги до напруги та потужності, щоб забезпечити достатню тягу для польоту безпілотного дрона, особливо для літальних апаратів, які мають нести датчики, камерне обладнання чи інше важке обладнання. Його потужна тяга та ефективна конструкція можуть задовольнити потреби тривалого польоту без збільшення навантаження на двигун.



Індивідуальні параметри для різноманітних застосувань

VSD підтримує налаштування специфікацій і значень KV безщіткового двигуна дрона на вимогу відповідно до різних польотних застосувань та індивідуальних потреб. Незалежно від того, чи потрібно це забезпечити максимальну швидкість для гоночних дронів або підвищити стабільність польоту для дронів з камерами, безщітковий двигун дрона VSD може адаптуватися до вимог польоту для різноманітних застосувань, де ваш автомобіль є найбільш актуальним.



Розміри безщіткового двигуна дрона VBL-2808

Параметри двигуна VBL-2808

КВ	Конфігурація	Діаметр валу	Свинець	Вага (включаючи кабель)	Напруга	Струм холостого ходу (10 В)	Максимальна потужність (10 с)	Піковий струм (10 с)
1300KV	12N14P	4 мм	18# 250 мм	61.1g	25.2V	1.19A	1511.9W	62.4A
1500 кВ	12N14P	4 мм	18# 250 мм	60.5g	25.2V	1.49A	1781.7W	74.3A
1950KV	12N14P	4 мм	18# 250 мм	61.1g	16.8V/21V/25.2V	2.45A	1849.3W	82.3A



Моторний тест VBL-2808

Пропелер	Тип	дросель	Напруга (В)	Струм (A)	RPM	Тяга (g)	Потужність (Вт)	Ефективність (г/Вт)
Т-МОТОР T6143-3	1500 кВ	20%	25.2	2.5	10190.4	192.2	63.8	3.01
		40%	25.1	7.9	15706.5	569.3	197.3	2.89
		60%	25	15.2	19536.1	951.2	380.6	2.5
		80%	24.8	27.5	24149.8	1523	682.4	2.23
		100%	24.5	47.5	28715.1	2176.3	1163.8	1.87
	1950KV	20%	25.1	4.5	12139.9	304	112.9	2.69
		40%	25	14.2	18460.7	830	354.4	2.34
		60%	24.8	28.1	22914.2	1368.9	695.5	1.97
		80%	24.4	50.1	27935.2	2081	1223.7	1.7
		100%	23.9	77.3	32261.6	2679.7	1849.3	1.45
Т-МОТОР T7546-3	1300KV	20%	25.2	2.2	6315.2	245.4	55.3	4.44
		40%	25.1	8.9	10230.3	778	222.9	3.49
		60%	24.9	20.7	13872.8	1509.5	514.3	2.93
		80%	24.6	40	16989.5	2298.3	982.1	2.34
		100%	24.2	62.4	18942.7	2910.4	1511.9	1.92



Пропелер	Тип	дросель	Напруга (В)	Струм (A)	RPM	Тяга (g)	Потужність (Вт)	Ефективність (г/Вт)
штаб5040-6	1300KV	20%	25.2	2	7838.1	135.6	51.5	2.63
		40%	25.1	6.6	12132.4	451.6	165.5	2.73
		60%	25	13.4	15865	818.3	335.9	2.44
		80%	24.8	27	19796.9	1307.4	670.5	1.95
		100%	24.5	45.6	23645.3	1909.1	1118.6	1.71
	1500 кВ	20%	25.2	3	8822.4	195.7	74.4	2.63
		40%	25	8.9	13479	560.6	224.4	2.5
		60%	24.9	20.3	17796.5	1034.7	505.5	2.05
		80%	24.6	39.6	21871.5	1599.1	951.2	1.68
		100%	24.3	63.5	25398.4	2180.3	1541.0	1.41
	1950KV	20%	21	3.9	8948.4	213.8	81.3	2.63
		40%	20.9	11.9	13716.6	589.5	247.9	2.38
		60%	20.6	27.1	18160.5	1059.1	559.3	1.89
		80%	20.2	51.2	22140	1609.2	1036	1.55
		100%	19.8	77.3	25375	2155.1	1528.2	1.41



Пропелер	Тип	дросель	Напруга (В)	Струм (A)	RPM	Тяга (g)	Потужність (Вт)	Ефективність (г/Вт)
GF7040-3	1300KV	20%	25.2	2	7976.2	180.5	51.1	3.53
		40%	25.1	6.5	12280.6	600.9	163.8	3.67
		60%	25	13.4	15926.2	1075.3	333.8	3.22
		80%	24.8	27.9	19724.3	1807.7	690.7	2.62
		100%	24.5	47.4	23321.9	2466.8	1160.6	2.13
	1500 кВ	20%	25.2	2.9	8942.7	263.7	73.5	2.59
		40%	25.1	8.8	13575	754	221.7	3.4
		60%	24.9	20.2	17780.5	1363.8	504.6	2.7
		80%	24.6	40	21540.2	2180.2	985.8	2.21
		100%	24.2	66.1	24651.5	2635.9	1600.7	1.65
	1950KV	20%	21	3.8	9063.5	279.9	80.3	3.49
		40%	20.9	11.7	13900.8	779.9	243.9	3.2
		60%	20.6	27	18113	1365	555.7	2.46
		80%	20.2	52.7	21794.6	2169.9	1064.9	2.04
		100%	19.7	82.3	24565.7	2643.3	1623.5	1.63



Пропелер	Тип	дросель	Напруга (В)	Струм (A)	RPM	Тяга (g)	Потужність (Вт)	Ефективність (г/Вт)
GF8040-3	1300KV	20%	25.2	2.2	6550.4	237.1	54.5	4.35
		40%	25.1	8.2	10460.7	770	206.6	3.73
		60%	24.9	19.6	14102	1554	487	3.19
		80%	24.6	38.5	17229.6	2409.8	946.4	2.55
		100%	24.3	61	19222.2	3083.4	1479.9	2.08
	1500 кВ	20%	25.2	3.1	7279.6	325.9	76.9	4.24
		40%	25.1	11.1	11519	985.8	277.4	3.55
		60%	24.8	29.7	15043.4	1780	736.6	2.42
		80%	24.4	52.5	18009.6	2644	1282.9	2.06
		100%	24	74.3	19241.8	3069	1781.7	1.72
	1950KV	20%	16.8	3.2	6335.1	244.8	54.4	4.13
		40%	16.7	11.8	9960.7	696.9	196.6	3.54
		60%	16.4	26.9	13484.8	1352.3	441.7	3.06
		80%	16	51.5	16439.1	2049.7	825.9	2.48
		100%	15.6	79.4	18210.3	2631.1	1237.7	2.13





Серія безщіткових двигунів для дронів VSD, особливо модель VBL-2808, є ідеальним вибором потужності для високоякісних дронів завдяки чудовій конструкції та надійній роботі. Двигун VBL-2808 не тільки підходить для різноманітних вимог польоту, але також поєднує в собі високу тягу, водонепроникну конструкцію та конструкцію зовнішнього ротора, щоб забезпечити стабільну та надійну підтримку живлення БПЛА в складних умовах.



Стабільний контроль польоту з підтримкою високої тяги

Безщітковий двигун дрона VBL-2808 має вбудований алгоритм PID-контролю для точного керування польотом, включаючи напрямок польоту та стабільність висоти. Його конструкція з високим крутним моментом 14P забезпечує велику потужність, забезпечуючи плавність польоту та надійність. Високошвидкісний динамічно збалансований ротор забезпечує роботу без тремтіння за будь-яких умов навантаження, що полегшує літальному апарату виконання різноманітних складних польотних місій, як щодо стабільності, так і щодо вимог до тяги.



Ефективна та міцна конструкція з водонепроникністю

У двигуні використовується обмотка з високочистої міді в поєднанні з магнітом 48SH і підшипником NMB, щоб гарантувати, що двигун має надзвичайно високу проникність, ізоляцію та термостійкість, навіть у високій температурі 180-200 градусів може підтримувати стабільну роботу. Водонепроникна конструкція додатково підвищує довговічність двигуна. Водонепроникна обробка та стійкість до корозії дозволяють двигуну нормально працювати в дощові дні, забезпечуючи тривалу підтримку безпілотникам, які повинні літати в суворих умовах.



Високоякісні матеріали та чудова конструкція з відведенням тепла

Корпус безщіткового двигуна дрона VBL-2808 був оброблений на верстаті з ЧПК і виготовлений з алюмінієвого розсіювача тепла 6061 T6, який був оброблений процесом вторинного окислення для посилення ефекту розсіювання тепла. Ефективна конструкція розсіювання тепла гарантує, що двигун підтримує найкращу температуру під час тривалої високошвидкісної роботи, продовжує термін служби двигуна та відповідає суворим вимогам до високоякісного БПЛА.



Напруга може бути налаштована відповідно до різних вимог польоту

Щоб задовольнити потреби кількох БПЛА, VBL-2808 пропонує стандартні варіанти напруги 16 В і 25 В, одночасно підтримуючи більше специфікацій напруги, наприклад 12 В і 18 В, що робить двигун придатним для різних сценаріїв польоту. Кількість слотів для обмотки можна налаштувати відповідно до фактичних вимог застосування для оптимізації ефективності двигуна та забезпечення найбільш підходящої конфігурації живлення для кожного БПЛА.





Безщітковий двигун дрона VSD є лідером на ринку завдяки своїй високій якості, високій тязі та чудовій конструкції зовнішнього ротора. Незалежно від того, чи прагнете ви забезпечити стабільний контроль польоту чи справляєтеся з проблемами складного середовища, VSD пропонує ідеальне рішення для живлення вашого дрона.



Як спеціалізований виробник безщіткових двигунів для дронів, VSD встановила сильну конкурентоспроможність на ринку завдяки більш ніж десятирічному досвіду виробництва та налаштування. Фабрика VSD займає площу понад 10,000 квадратних метрів, займається незалежними дослідженнями та розробками, має ряд запатентованих технологій і пройшла низку міжнародних сертифікатів, таких як CE, REACH, ROHS, IATF16949, що гарантує, що кожен двигун відповідає суворим стандартам якості та захисту навколишнього середовища. Завдяки щорічним інвестиціям у дослідження та розробки 2,6 мільйона юанів VSD надає клієнтам інноваційні та надійні продуктові рішення.



Високоякісний безщітковий двигун дрона доступний у різних моделях

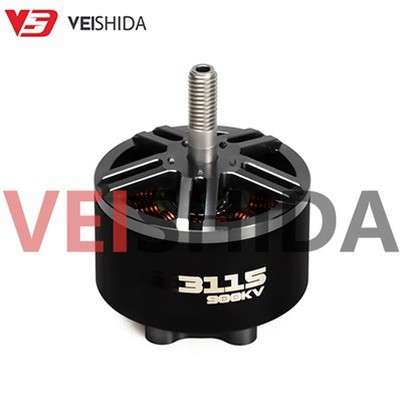

VSD пропонує не лише VBL-2808, високопродуктивний безщітковий двигун для дронів, а також безщеточні двигуни 2306, 2307, 2807, 2809, 2810, 2812, 3112, 3115 та інші моделі. Ці моделі підходять для 5-дюймів, 7-дюймів, 8-дюймів і більших БПЛА та відповідають вимогам високої тяги та точності для різних вимог польоту. Кожен двигун можна точно обертати за допомогою контролера, щоб легко контролювати напрямок і висоту дрона, що робить його ідеальним для перегонів, фрістайлу та великих дронів.



Висока продуктивність і суворе управління якістю

Як фабрика з високопродуктивних безщіткових двигунів для дронів, VSD має щомісячну виробничу потужність 4,5 мільйона двигунів постійного струму, кожен з яких підлягає ретельній перевірці якості перед доставкою. Виробниче обладнання та технологія тестування VSD займають лідируючі позиції в галузі для забезпечення стабільності та надійності двигуна. Ми надаємо прямі заводські ціни, щоб клієнти могли насолоджуватися цінністю високоякісних продуктів.



Якісне пакування та послуги доставки

VSD прагне до досконалості в упаковці, щоб забезпечити клієнтам безпечні та надійні гарантії транспортування. Маркування упаковки кожного двигуна містить стандартну інформацію, включаючи кількість, вагу нетто, вагу брутто та розмір упаковки, щоб забезпечити безпеку та зручність транспортування продукту.



Завдяки VSD ми можемо виправдати ваші очікування та допомогти зробити ваш проект безпілотника успішним, незалежно від того, чи це індивідуальні вимоги, чи велика купівля. Залиште свої вимоги та контактну інформацію, ми зв'яжемося з вами в найкоротший термін.
