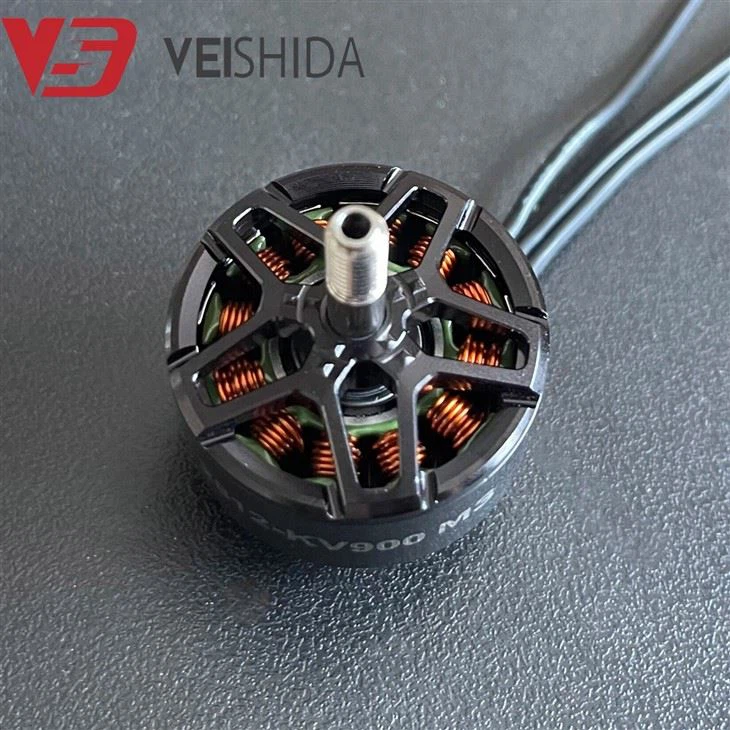

Моторний дрон VSD-2812 6S BLDC

Безщітковий безпілотний дрон постійного струму (BLDC) є одним із основних джерел живлення сучасних систем польоту БПЛА. Розроблений для довгострокових і важких місій, VSD BLDC Motor Drone ідеально підходить для професійних застосувань, таких як FPV на великій відстані та аерофотозйомка кінематографічного рівня, завдяки своєму низькому значенню KV, плавному виходу та високому крутному моменту. Взявши для прикладу двигун VSD 2812 900KV, цей двигун із низьким рівнем напруги виробляє близько 900 обертів на вольт, підходить для більших гвинтів і використовується з літієвою батареєю 6S для досягнення ідеального балансу витривалості та стабільності польоту . Така конструкція двигуна не тільки робить більш стабільними важкі завдання, але й забезпечує надійну базу живлення для сценаріїв місій, які вимагають точного контролю.



З точки зору виробничого процесу та вибору матеріалів, VSD BLDC Motor Drone зосереджується на ефективному та тривалому польоті. Двигун використовує магнітний полюс 12N14P і конфігурацію статора для забезпечення стабільного та високого крутного моменту, вибираючи високоякісні матеріали для забезпечення надійності двигуна в різних умовах польоту. Дуговий магніт N52H забезпечує достатню тягу, щоб двигун міг ефективно працювати на низькій швидкості; Статор із кремнієвої сталі Kawasaki 0.2 мм ефективно зменшує втрати енергії та покращує загальну ефективність. Крім того, у двигуні використовується порожнистий вал із титанового сплаву, кришка й основа з легкого алюмінієвого сплаву, що не тільки зменшує вагу, але й підвищує стійкість до ударів, завдяки чому двигун може зберігати стабільність у важких умовах польоту. Додавання високоякісних підшипників Japan NMB значно подовжує термін служби двигуна та забезпечує надійну гарантію тривалого та стабільного польоту БПЛА.



Конструкція двигуна безпілотника VSD BLDC повністю враховує особливі потреби довготривалих польотів із високим навантаженням і стала найкращим вибором для огляду місцевості, комерційної аерофотозйомки, комерційних дронів та інших завдань. Цей двигун легко адаптується до гвинтів розміром 7-9 дюймів і забезпечує максимальну потужність до 1010 Вт і піковий струм 46 А, забезпечуючи плавну та тривалу вихідну потужність. Крім того, вдосконалений автоматизований виробничий процес не тільки покращує консистенцію та якість продукту, але й продовжує термін служби двигуна, дозволяючи йому стабільно працювати в комерційних і професійних місіях БПЛА. Завдяки інноваційному дизайну та чудовій майстерності безпілотний двигун VSD BLDC забезпечує ефективне та надійне рішення для індустрії дронів.





Проектні креслення



Параметри

Номінальна швидкість	900 кВ	Діаметр валу	φ5 мм
Максимальна потужність	1010W	Довжина виступу валу	16 мм
Піковий струм	46A	Відстань між монтажними отворами	19 мм х 19 мм
Міжфазний опір	43mΩ	Веде	260 мм / 18 AWG
Тип магніту	Дуговий магніт N52H	Застосовується ESC	50A-60A
Конфігурація	12N14P	Вхідна напруга	25,2 В (6S LiPo)
Підшипники	NSK/NMB	Тип намотування	Одинарна мідна обмотка
Розміри	φ33 мм x 26,1 мм	Рекомендовані пропелери	7 дюймів, 8 дюймів, 9 дюймів
вага	76.5g	/	/



Виконання тесту

Тип МОТОП	РЕКВІЗИТ	Напруга (В)	дросель	Струм (A)	Тяга (g)	Потужність (Вт)	Ефективність (Г/Вт)	Температура (градус)
Vsd - 2812 900 кВ	Gemfan 8040	24.1	20%	0.17	93	4.1	22.69	68
		24.1	30%	1.93	322	46.63	6.91
		24.1	40%	4.43	594	107.59	5.52
		24.1	50%	7.01	872	170.43	5.13
		24.1	60%	11.53	1420	280.11	4.43
		23.93	70%	17.46	1680	421.34	3.99
		23.71	80%	26.97	2261	645.03	3.51
		23.71	90%	28.29	2288	676.58	3.38
		23.66	100%	28.43	2318	678.34	3.42
	Хопроп MQ9x4,5	24.1	20%	0.23	88	5.51	15.97	74
		24.1	30%	2.07	345	49.99	6.9
		24.07	40%	4.64	630	112.65	5.59
		23.99	50%	8.06	1011	194.85	5.19
		23.99	60%	14.38	1488	347.71	4.28
		23.88	70%	22.04	2028	530.74	3.82
		23.6	80%	32.53	2566	774.31	3.31
		23.6	90%	34.54	2664	822.26	3.24
		23.6	100%	36.26	2710	855.73	3.16





Дрон VSD-2812 BLDC Motor Drone, розроблений для довгострокових місій із великим навантаженням, є ідеальним партнером для системи літієвих батарей 6S. Завдяки низькому значенню KV 900KV і передовому виробничому процесу двигун не тільки відповідає потребам високої ефективності квадрокоптера під час аерофотозйомки, зйомки та інших завдань, але також забезпечує стабільність і надійність літака.



1. Висока ефективність і тривала витривалість, легко справлятися з довгостроковими завданнями польоту

Двигун VSD-2812, оптимізований для літій-полімерних батарей 6S, забезпечує безперервну та стабільну вихідну потужність у поєднанні з великим гвинтом від 7 - до 9- дюймів, що особливо підходить для потреб квадрокоптера для аерофотозйомки FPV на великій відстані або кінозйомки. Конструкція з низьким KV дозволяє двигуну бути ефективним і стабільним у місіях із високим навантаженням і тривалою витривалістю, що робить його ідеальним для місій безпілотників, де витривалість є високою вимогою.



2. Високий крутний момент, стабільний контроль складних сцен

Завдяки конфігурації 12N14P, тобто 12 гніздам статора та 14 магнітним полюсам, VSD-2812 забезпечує стабільний високий вихідний момент. Для місій БПЛА, які вимагають точної роботи та плавного польоту, таких як дослідження місцевості та комерційні дрони, двигун може легко впоратися зі складними середовищами польоту, роблячи керування літальним апаратом більш плавним та гнучким, таким чином покращуючи виконання місії та точність.



3. Легка конструкція для підвищення ефективності польоту квадрокоптера

Двигун VSD{{0}} важить лише близько 76,5 грамів. Завдяки використанню високоміцного алюмінієвого сплаву, порожнистого валу з титанового сплаву та високоякісної листової кремнієвої сталі Kawasaki товщиною 0,2 мм цей двигун є легким і довговічним, що робить квадрокоптер більш ефективним у тривалих польотах, значно зменшуючи загальну кількість вагове навантаження літака та підвищення загальної ефективності літака.



4. Дуговий магніт N52H, потужна підтримка живлення

Вигнутий магніт N52H забезпечує потужну магнітну силу, яка дозволяє двигуну SVD-2812 створювати достатню тягу навіть на низькій швидкості. Незалежно від того, чи це круїз на низькій швидкості, чи підйом з високим навантаженням, двигун може забезпечити достатню потужність, щоб БПЛА добре працював на різних висотах і швидкостях, таким чином допомагаючи БПЛА підтримувати плавне керування під час польотів на великі відстані.



5. Високоякісний підшипник NMB для продовження терміну служби

Двигун VSD-2812 використовує японський підшипник NMB, завдяки чому двигун працює плавніше та створює менше шуму. Це не тільки покращує якість запису БПЛА в місіях аерофотозйомки, але й значно подовжує термін служби двигуна, зменшує частоту заміни, забезпечує надійність квадрокоптера в місії та є чудовим вибором для БПЛА, який потребує довгострокового стабільного виходу.



6. Точний виробничий процес для забезпечення послідовності та продуктивності

Завдяки передовій автоматизованій технології виробництва кожен компонент двигуна VSD-2812 був точно розроблений і виготовлений, щоб мінімізувати помилки, спричинені ручним керуванням, тим самим покращуючи постійність двигуна. Цей виробничий процес забезпечує оптимальну продуктивність кожного двигуна, особливо для високих вимог до надійності квадрокоптера під час складних польотів.





Завод мікромоторів VSD розташований у Шеньчжені, провінція Гуандун, і зосереджується на виробництві високоякісних дронів BLDC Motor. Компанія має кваліфіковану команду дослідників і розробників, яка прагне постійно просувати технологічні інновації та надавати клієнтам передові рішення для двигунів. Продукція двигунів VSD варіюється від базових моделей до високопродуктивних безщіткових моделей, що забезпечує надійну підтримку живлення для широкого спектру застосувань БПЛА.



VSD пропонує різноманітну лінійку продуктів із повним асортиментом моделей, включаючи такі популярні моделі, як 2206, 2207, 2208, 2806, 2807, 2810, 3110, 3115, на додаток до високоефективного двигуна БПЛА 2812, який підходить для тривалої роботи та важких умов експлуатації. польоти. Компанія також надає індивідуальні виробничі послуги, які можна розробити та налаштувати відповідно до конкретних потреб клієнтів, гарантуючи, що кожен продукт підходить для конкретних сценаріїв застосування.



З точки зору гарантії якості, VSD створила надійну систему управління якістю та сучасне випробувальне обладнання, щоб переконатися, що кожен двигун відповідає найвищим стандартам якості. Компанія не тільки приділяє увагу постійним інноваціям продукції, але також надає значення зростанню співробітників і вдосконаленню технологій, щоб надавати клієнтам постійний вибір високоякісних двигунів.
