Двигун сервоприводу

Завдяки високій продуктивності та інтелектуальному управлінню двигун сервоприводу VSD підходить для різноманітних точних сценаріїв. Його функції «абсолютної слухняності» дозволяють двигуну досягати точної та швидкої реакції на команди, забезпечуючи стабільність і надійність у таких додатках, як роботи, інвалідні візки та скутери. Безщіткова конструкція та прямий привід двигуна ефективно зменшують тертя та споживання енергії, продовжують термін служби двигуна та значно зменшують робочий шум, забезпечуючи тихішу роботу для користувача. Доступні в діапазоні 8 дюймів і настроюваних розмірах, двигуни доступні з напругою 24 В і 48 В, щоб відповідати широкому спектру вимог застосування, забезпечуючи ефективні та безпечні рішення приводу для сервісних роботів і транспортного обладнання.





Продукт 1:

Номер моделі:	Двигун втулки 8.0 дюймів
Типові застосування:	інспекційні роботи, газонокосарки, скутери
Основна гаряча точка:	Висока потужність, легка вага, безредукторний прямий привід з сервоприводом
Нестандартні елементи:	Вхідний вал, провідний дріт, роз’єм, монтажний отвір, швидкість, напруга



Зображення деталей двигуна:



Конструкція мотора сервоприводу:



Продуктивність двигуна:



Продукт 2:

Номер моделі:	VSD-HUB-4.0
Типові застосування:	Роботи-прибиральники, коляски, самокати
Основна гаряча точка:	Низький рівень шуму, високий крутний момент, кілька режимів виведення кодера на вибір
Нестандартні елементи:	Вхідний вал, провідний дріт, роз’єм, монтажний отвір, швидкість, напруга



характеристики серводвигуна:

НАПРУГА		БЕЗ НАВАНТАЖЕННЯ		НА МАКСИМАЛЬНІЙ ЕФЕКТИВНОСТІ				ПОЧАТОК
Застосовується діапазон	Номінальна вартість V	швидкість об/хв	поточний A	швидкість об/хв	поточний A	Крутний момент мН.м	потужність W	Крутний момент мН.м	поточний A
18~26	4.2	800	0.6	638	2.369	723.872	48.389	3582.358	9.356
18~38	6.0	1227	0.6	1017	2.902	941.727	100.304	5496.274	14.034



Зображення деталей двигуна:



Конструкція мотора сервоприводу:



Продуктивність двигуна:

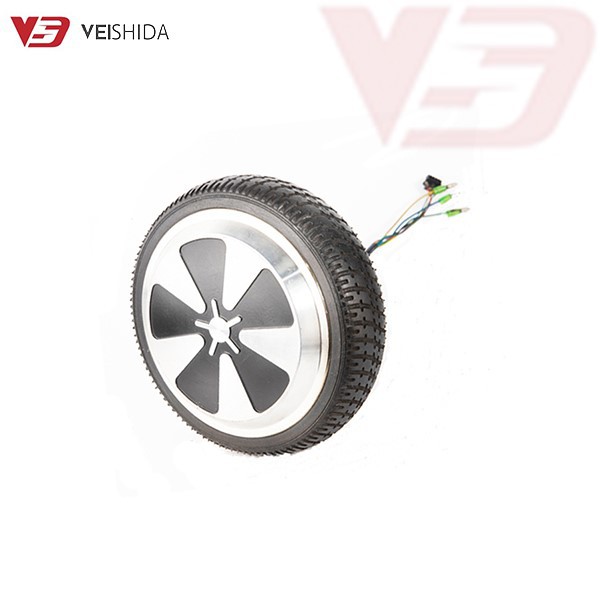

Продукт 3:

Номер моделі:	VSD-HUB-4.5
Типові застосування:	Електросамокати, електровелосипеди, дезінфекційні роботи
Основна гаряча точка:	малий розмір, високий коефіцієнт тертя, конфігурація Multi-encoder
Нестандартні елементи:	Вхідний вал, провідний дріт, роз’єм, монтажний отвір, швидкість, напруга



характеристики серводвигуна:

НАПРУГА		БЕЗ НАВАНТАЖЕННЯ		НА МАКСИМАЛЬНІЙ ЕФЕКТИВНОСТІ				ПОЧАТОК
Застосовується діапазон	Номінальна вартість V	швидкість об/хв	поточний A	швидкість об/хв	поточний A	Крутний момент мН.м	потужність W	Крутний момент мН.м	поточний A
20~36	36	630	0.800	578	8.803	3861.317	233.523	46352.250	96.875



Зображення деталей двигуна:



Конструкція мотора сервоприводу:



Продуктивність двигуна:



Продукт 4:

Номер моделі:	VSD-HUB-5.5
Типові застосування:	Логістичні та транспортні роботи, електромотоцикли, роботи-прибиральники
Основна гаряча точка:	Висока точність керування, тихий, прямий привід, зовнішній ротор
Нестандартні елементи:	Вхідний вал, провідний дріт, роз’єм, монтажний отвір, швидкість, напруга



характеристики серводвигуна:

НАПРУГА		БЕЗ НАВАНТАЖЕННЯ		НА МАКСИМАЛЬНІЙ ЕФЕКТИВНОСТІ				ПОЧАТОК
Застосовується діапазон	Номінальна вартість V	швидкість об/хв	поточний A	швидкість об/хв	поточний A	Крутний момент мН.м	потужність W	Крутний момент мН.м	поточний A
18~26	24	310	0.16	279	1.433	1058.371	30.908	10540.176	12.842
18~50	48	373	0.096	337	0.912	11130.638	39.907	111874.321	8.668



Зображення деталей двигуна:



Конструкція мотора сервоприводу:



Продуктивність двигуна:





Серводвигун втулки — це інноваційний двигун, інтегрований у втулку колеса всередині, широко використовується в інтелектуальних роботах та іншому обладнанні автоматизації. Він щільно поєднує двигун, кодер, редуктор, колесо та шину, щоб утворити компактний блок, що значно економить простір і спрощує конструкцію.



Двигун працює на основі системи керування зворотним зв’язком, яка використовує кодер як датчик зворотного зв’язку для передачі поточного положення приводного вала блоку керування в режимі реального часу. Цей точний механізм зворотного зв'язку забезпечує високу ефективність і стабільність пристрою під час руху.



Серводвигуни втулки використовуються в широкому діапазоні застосувань, включаючи роботи-прибиральники, роботи для дезінфекції, інспекційні роботи, інвалідні візки, скутери та електровелосипеди тощо. Компактний розмір, низький рівень шуму, легке встановлення та відмінна економічна продуктивність роблять двигун серво-втулки ідеальний вибір у сфері автоматизації.





Завдяки компактному дизайну та ефективній продуктивності двигуни з сервоприводом широко використовуються в багатьох галузях, особливо в інтелектуальних роботах та електромобілях.



1. Розумні роботи

Завдяки своїй компактній конструкції та ефективній потужності двигун сервомотока став ключовою технологією для реалізації гнучкого руху роботів. Інтегрований у втулку робота, він зменшує ланцюг механічної передачі та покращує енергоефективність і швидкість реакції. Завдяки цій функції він широко використовується в складській логістиці, побутових послугах та інших галузях, таких як роботи для прибирання підлоги та автоматичні керовані транспортні засоби (AGV), що значно підвищує ефективність роботи.



2. Електричний інвалідний візок

Застосування серводвигунів в електричних інвалідних візках забезпечує точне керування та гнучкий рух, покращуючи здатність користувача самостійно пересуватися та орієнтуватися. Він забезпечує рушійну силу, отримуючи керуючі сигнали, точно контролює рух колісного крісла та відіграє важливу роль у позиціонуванні та навігації. Оснащений системою балансу та стабільності, щоб уникнути перекочування та перекидання, покращуючи безпеку та стабільність.



3. Електричний скутер

В електричних скутерах двигуни з сервоприводом забезпечують ефективну передачу потужності та гнучке керування. Його компактна конструкція робить скутер легшим і зручнішим для транспортування, одночасно забезпечуючи швидке прискорення та стабільне водіння. Користувачі можуть легко впоратися з різними міськими умовами та підвищити зручність щоденних подорожей.



4. електронний велосипед

Серводвигуни втулки дають потужний поштовх їзді на електровелосипеді, полегшуючи їзду. Завдяки точному керуванню двигуном райдери можуть насолоджуватися плавним прискоренням і кращою здатністю лазити. Його інтегрована конструкція знижує витрати на обслуговування та підвищує загальну продуктивність і надійність електровелосипеда.





Розташований у провінції Гуандун, Китай, цей виробник є провідним професійним виробником серводвигунів у Китаї з виробничою базою понад 10000 квадратних метрів і понад 50 технічними патентами. Завдяки передовим виробничим технологіям і потужності досліджень і розробок компанія створила гарну репутацію в галузі.



Виробник пропонує широкий спектр індивідуальних послуг для задоволення різноманітних потреб своїх клієнтів. Незалежно від розміру, крутного моменту, швидкості, напруги, матеріалу або персоналізованого дизайну логотипу, його можна налаштувати відповідно до вимог замовника, щоб забезпечити ідеальну адаптацію кожного продукту до конкретного сценарію застосування.



Крім того, завдяки невпинним зусиллям компанії виробник пройшов ряд міжнародних сертифікатів, таких як CE, REACH і ROHS, що повністю гарантує якість і безпеку продукції. Це робить її продукцію більш конкурентоспроможною на світовому ринку та відповідає високим стандартам потреб різних клієнтів.
